Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Комсомольск-на-Амуредоставка

Патронные трубчатые электронагреватели (ТЭНП) представляют собой важный элемент в арсенале современного производства, обеспечивая высокую эффективность и надежность нагрева. В этой статье мы подробно рассмотрим их технические характеристики и преимущества, чтобы вы могли лучше понять, как ТЭНП могут удовлетворить специфические потребности вашего бизнеса.

Ключевым элементом патронных ТЭНов является нагревательный элемент, который помещается внутрь защитного корпуса, заполненного оксидом магния для обеспечения эффективной теплопроводности и изоляции. ТЭНП могут быть изготовлены в различных конфигурациях, в том числе:

Это делает их идеально подходящими для широкого спектра применений, от простых до высокотехнологичных процессов.

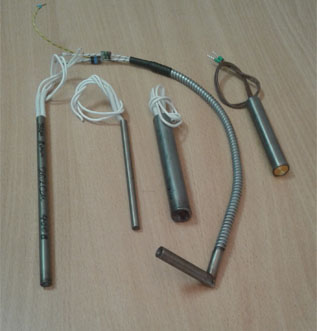

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.

Силиконовый провод

Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².

Провод в металлорукаве

Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.

Керамический бисер (провод)

Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.

Области применения

Оборудование для обработки металлов

где требуется точный и равномерный нагрев

Пищевое производство

для нагрева жидкостей и поддержания температуры продуктов

Химическая промышленность

где важна стабильность температурных режимов

Производство полимеров и резины

где необходим контролируемый нагрев материалов

диаметр

от 4 до 32 мм

питающее напряжение

не выше 380 В

диапазон длин рабочего участка

от 4 до 600 см

Маркировка ТЭНП

ТЭНП 12.20.800.220 К Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К

ТЭНП 10.15.500.220 Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары

H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.

Заказ в Комсомольск-на-Амуре

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Комсомольск-на-Амуре — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
